Ethernet-кабель, также известный как витая пара, представляет собой кабель для передачи данных в компьютерных сетях. Обычно он состоит из восьми проводников, объединённых в четыре витые пары. Каждая пара имеет определённую цветовую маркировку и используется для передачи сигнала.
В зависимости от конструкции Ethernet-кабель может быть неэкранированным или иметь дополнительную защиту от электромагнитных помех. Каждый внутренний проводник имеет собственную изоляцию и цветовую маркировку.
Классификация Ethernet-кабелей.
Категория Ethernet-кабеля определяет его рабочую частоту, пропускную способность и максимальную скорость передачи данных.

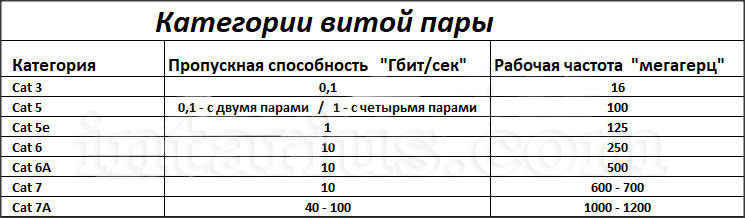

В таблице представлены основные категории кабелей, которые используются в современных сетях и доступны в продаже. Старые категории, такие как Cat 1, Cat 2 и Cat 4, практически не применяются и в настоящее время не производятся.
Наиболее распространёнными в настоящее время являются кабели категорий Cat 5e и Cat 6. Они используются в большинстве домашних и офисных сетей.
Кабели более высоких категорий, например Cat 6A, Cat 7 и Cat 7A, применяются в сетях, где требуется повышенная скорость передачи данных и большая устойчивость к помехам.
Следует учитывать, что реальная скорость работы зависит не только от категории кабеля, но и от сетевого оборудования, качества монтажа и длины линии.
Кабель категории Cat 3 в основном использовался для телефонных линий и старых сетей. Для современных Ethernet-сетей он практически не применяется.
Экранированный Ethernet-кабель и его виды.
Экранированный Ethernet-кабель используется для уменьшения влияния электромагнитных помех. Он особенно полезен при прокладке рядом с силовыми кабелями, электродвигателями, трансформаторами и другим оборудованием, которое может создавать помехи.
В обычных домашних условиях чаще всего достаточно обычного неэкранированного кабеля UTP.
Обозначение конструкции кабеля состоит из двух частей:
- первая часть показывает наличие общего экрана;
- вторая часть показывает наличие экрана у отдельных витых пар.
Основные варианты:
- U/UTP — обычный неэкранированный кабель без дополнительной защиты.
- F/UTP — общий экран из фольги вокруг всех пар.
- U/FTP — каждая витая пара имеет отдельный экран из фольги.
- S/FTP — каждая пара имеет отдельный экран из фольги, а общий экран выполнен из металлической оплётки.
- SF/UTP — общий экран состоит из фольги и металлической оплётки.

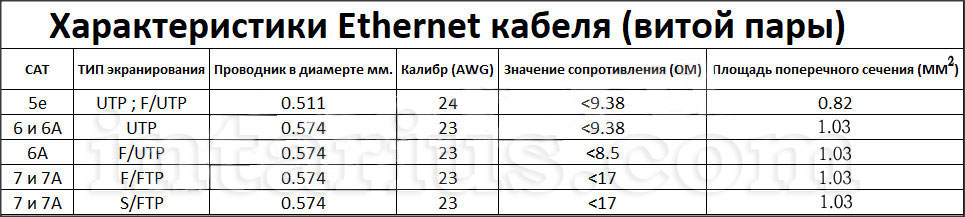

Дополнительные характеристики витой пары.
Помимо категории и типа экранирования, Ethernet-кабели отличаются материалом проводников.
Для изготовления проводников используются следующие материалы:
- Медь.
- Омеднённый алюминий (CCA).
- Алюминий и другие менее распространённые материалы.
Наиболее качественным вариантом является кабель с полностью медными проводниками (CU). Такой кабель имеет меньшее сопротивление, лучше переносит механические нагрузки и обеспечивает стабильную передачу сигнала.
Кабели из омеднённого алюминия (CCA) стоят дешевле, но обладают худшими характеристиками и не рекомендуются для качественных сетевых соединений, особенно при большой длине кабеля или использовании PoE.
Важно отметить следующее:
Каждая витая пара имеет свой основной цвет и провод с белой полосой соответствующего цвета.
Например:
- оранжевая пара;
- зелёная пара;
- синяя пара;
- коричневая пара.
Для правильной работы Ethernet необходимо соблюдать стандартную схему подключения проводников. Неправильный порядок расположения жил может привести к снижению скорости или полной неработоспособности соединения.
Коннектор RJ45 для обжима витой пары.
Для подключения Ethernet-кабеля используется разъём RJ45 с восемью контактами.
В стандартных сетях Ethernet контакты выполняют следующие функции:
- 1 и 2 — передача данных (Tx) в сетях Fast Ethernet.
- 3 и 6 — приём данных (Rx) в сетях Fast Ethernet.
- 4, 5, 7 и 8 — могут использоваться для питания устройств по технологии PoE.
Важно: В современных сетях Gigabit Ethernet (1000BASE-T) для передачи данных используются все четыре витые пары, поэтому контакты 4, 5, 7 и 8 уже не являются только линиями питания.
При использовании технологии PoE питание может передаваться по разным схемам в зависимости от стандарта:
- Mode A: питание передаётся по тем же парам, которые используются для передачи данных.
- Mode B: питание передаётся по отдельным парам 4–5 и 7–8.
Схема распиновки Ethernet-кабеля.

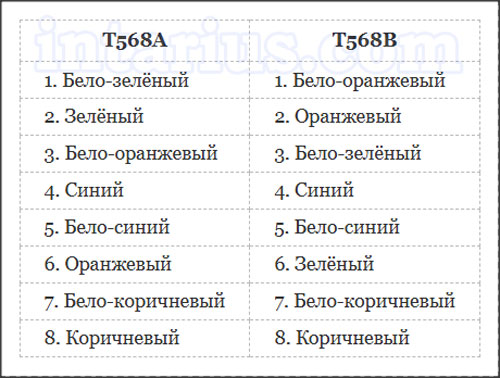

Существует два основных стандарта обжима витой пары — T568A и T568B.
1. Прямой обжим кабеля.
Прямой обжим является самым распространённым способом подключения Ethernet-кабеля.
При таком способе оба конца кабеля обжимаются одинаково — либо по стандарту T568A, либо по стандарту T568B.
Используется для подключения:
- компьютера к маршрутизатору;
- компьютера к коммутатору;
- сетевого оборудования между собой.
На практике чаще всего используется стандарт T568B.

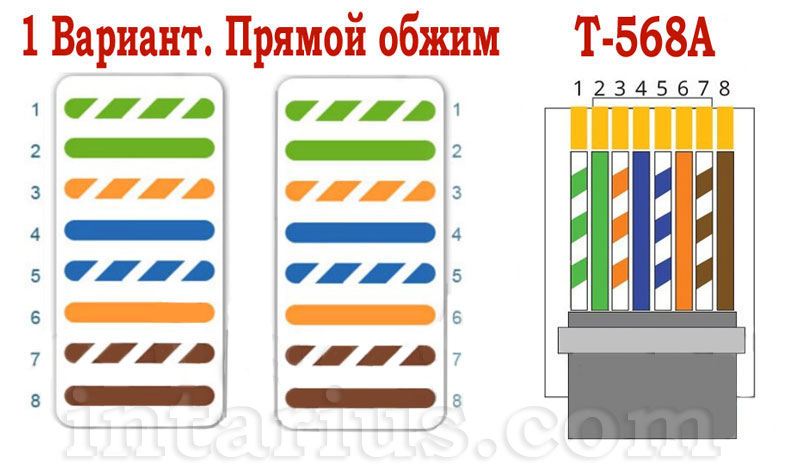

Схема распиновки по стандарту T568A.
Оба конца кабеля должны иметь одинаковый порядок расположения проводников.
Порядок жил:
- Бело-зелёный
- Зелёный
- Бело-оранжевый
- Синий
- Бело-синий
- Оранжевый
- Бело-коричневый
- Коричневый

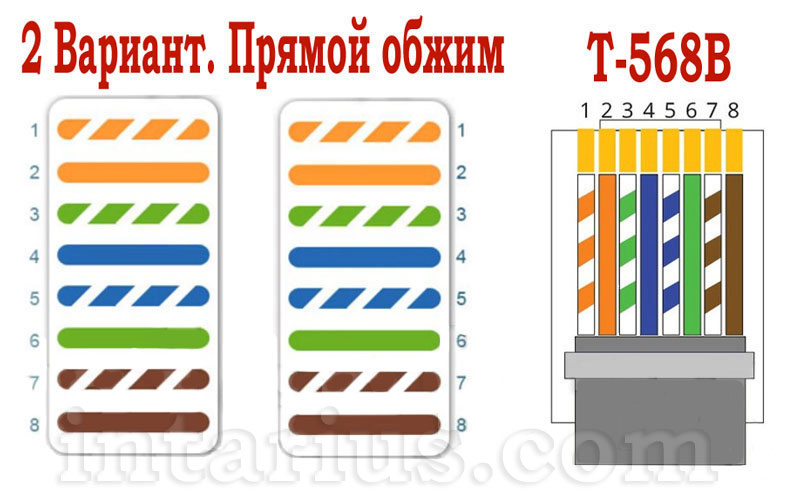

Схема распиновки по стандарту T568B.
Этот вариант является наиболее распространённым при монтаже современных сетей.
Порядок жил:
- Бело-оранжевый
- Оранжевый
- Бело-зелёный
- Синий
- Бело-синий
- Зелёный
- Бело-коричневый
- Коричневый

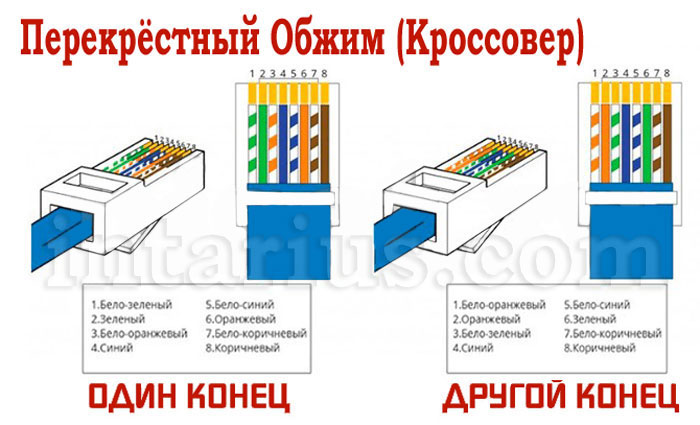

2. Перекрёстный обжим кабеля (кроссовер).
Кроссоверный кабель используется для прямого соединения двух сетевых устройств одного типа, например двух компьютеров.
Ранее такой способ часто применялся для соединения компьютеров, старых коммутаторов и маршрутизаторов.
Современное сетевое оборудование обычно поддерживает функцию Auto MDI-X, которая автоматически определяет тип подключения, поэтому необходимость в кроссоверных кабелях практически исчезла.
Если используется старое оборудование без поддержки Auto MDI-X, может потребоваться кабель с перекрёстным подключением.
При кроссоверном подключении один конец кабеля обычно обжимается по стандарту T568A, а второй — по T568B.
Заключение.
В этой статье были рассмотрены основные характеристики Ethernet-кабелей, особенности экранирования, материалы проводников, а также схемы распиновки для стандартов T568A и T568B.
Правильный выбор категории кабеля, типа экранирования и материала проводников поможет обеспечить стабильную работу домашней или офисной сети.
Знание схем обжима витой пары также позволит самостоятельно изготовить или проверить Ethernet-кабель при необходимости.
