HDMI-кабель — это цифровой мультимедийный интерфейс, предназначенный для передачи видео высокого качества, аудиосигнала и других данных между совместимыми устройствами. Аббревиатура HDMI расшифровывается как High-Definition Multimedia Interface (мультимедийный интерфейс высокой чёткости).
HDMI стал стандартным способом подключения для современных домашних развлекательных систем. С его помощью можно подключать Blu-ray-плееры, игровые консоли, Smart TV Box, компьютеры, ноутбуки, смартфоны и другие мультимедийные устройства к телевизорам, мониторам, проекторам и AV-ресиверам всего одним кабелем.
Поскольку цифровое видео и звук передаются по одному кабелю без сжатия, HDMI обеспечивает высокое качество изображения, чистый звук и удобное подключение без большого количества проводов.
Современные высокоскоростные HDMI-кабели соответствуют спецификации HDMI 1.4 и успешно проходят сертификационные испытания Category 2, обеспечивая стабильную передачу видео высокого разрешения и многоканального звука.
Поддержка разрешения 4K.
С появлением новых стандартов HDMI появилась поддержка разрешения Ultra HD (4K). По сравнению с Full HD (1080p), разрешение 4K обеспечивает в четыре раза больше пикселей, благодаря чему изображение становится значительно более чётким, детализированным и реалистичным.
HDMI-кабели с поддержкой 4K позволяют передавать видео сверхвысокой чёткости, сохраняя качество изображения, необходимое для современных цифровых развлекательных систем.
Распиновка HDMI-кабеля.
HDMI-кабель содержит 19 отдельных контактов. Внутреннее устройство кабеля похоже на конструкцию витой пары: внутри используются несколько экранированных проводников, обеспечивающих стабильную передачу высокоскоростного цифрового сигнала.
Внутри кабеля используется пять групп по три проводника (витые пары), а также четыре дополнительных отдельных проводника, которые отвечают за передачу управляющих сигналов, питания и других функций связи.

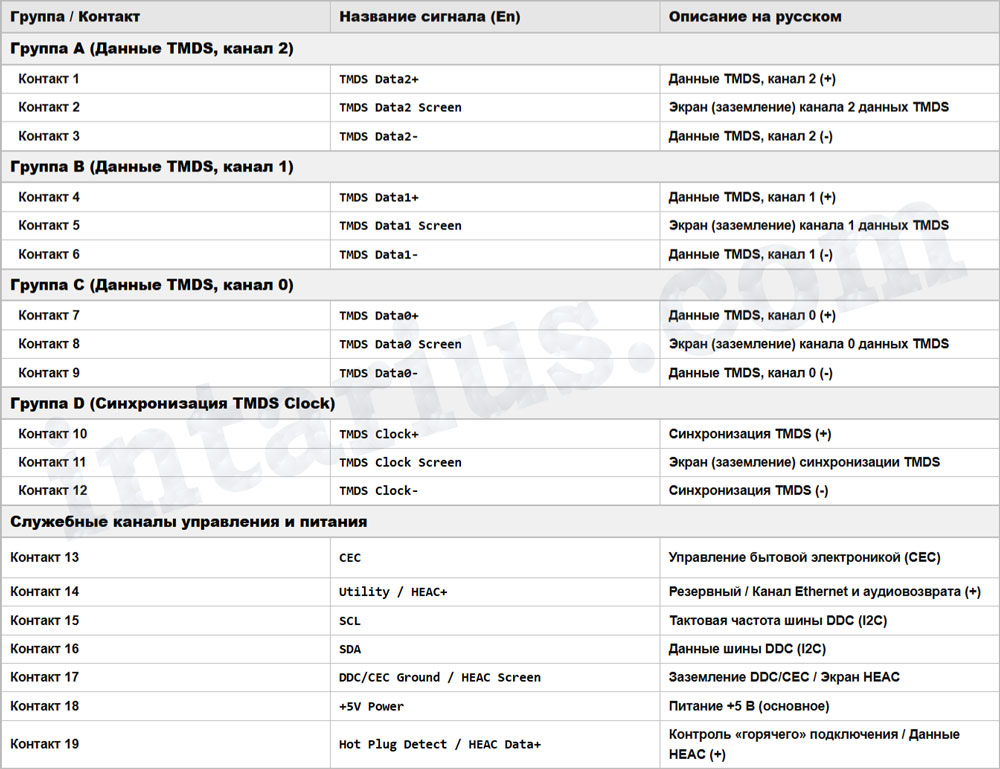

На следующей схеме показана распиновка HDMI-разъёма и назначение каждого отдельного контакта.
Для сохранения качества сигнала HDMI-кабели используют качественное экранирование, которое защищает цифровой сигнал от внешних электромагнитных помех (EMI). Это помогает обеспечить стабильную передачу данных даже при использовании кабелей большой длины.
Основные выводы.
HDMI остаётся самым распространённым цифровым интерфейсом для передачи видео высокой чёткости и звука между современными мультимедийными устройствами.
Сочетание высокого качества изображения, поддержки многоканального аудио и удобного подключения одним кабелем делает HDMI оптимальным выбором для домашних кинотеатров, игровых систем, компьютеров и профессионального AV-оборудования.
Понимание распиновки HDMI и внутреннего устройства кабеля также может быть полезным при поиске неисправностей подключения или выборе подходящего кабеля для вашего оборудования.
